產品描述
Z-Mod-HB17核心參數
| 750W | 400 N |
| 電機功率 | 額定推力 |
| ±0.05mm | ? ? ? ? ? ? ? ? ?100~4500mm |
| 重復定位精度 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 行程范圍 |

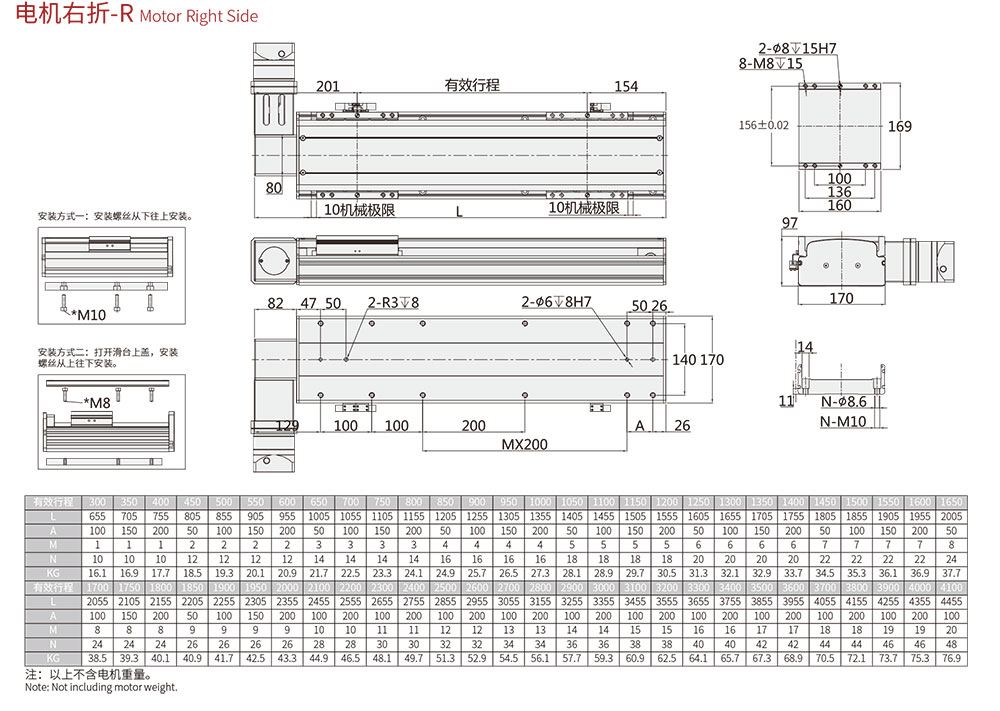

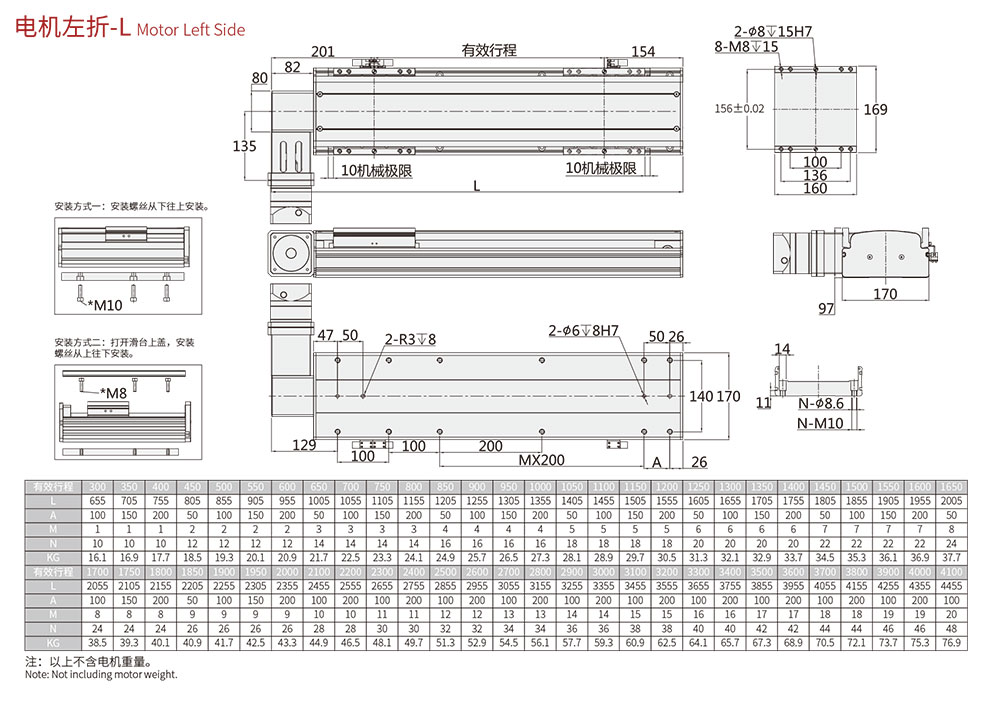

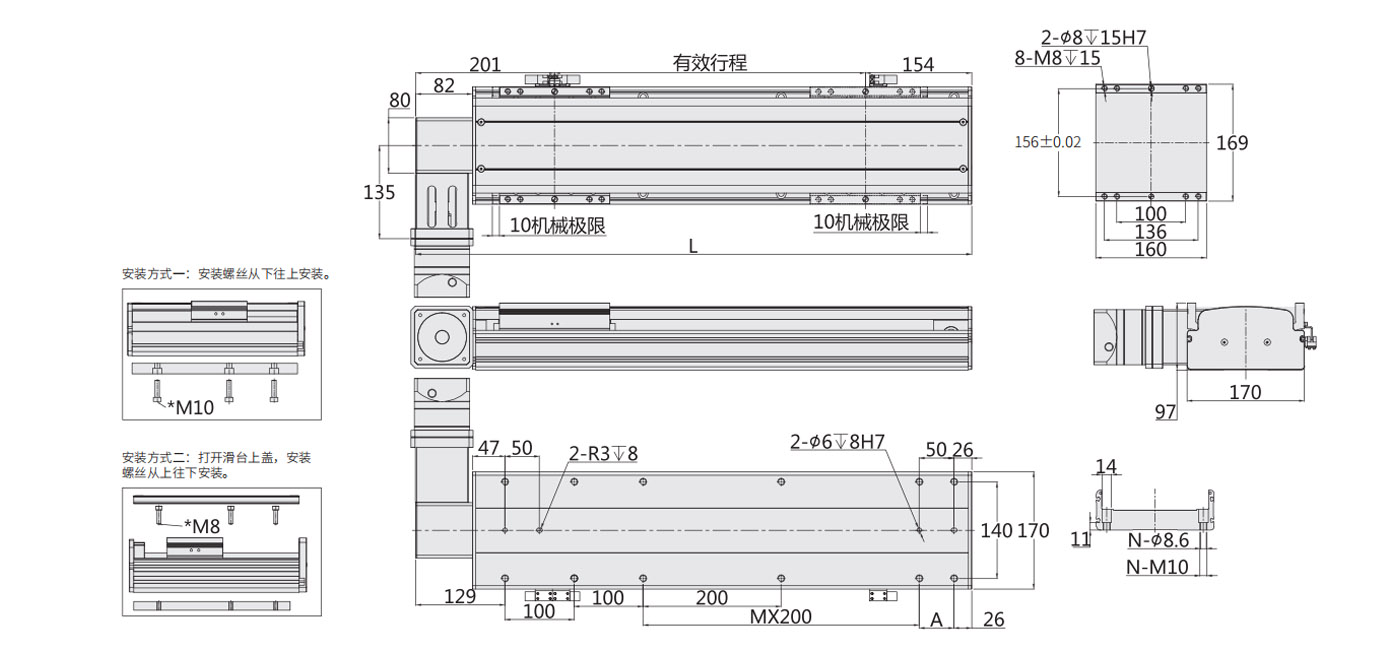

| *線框尺寸圖 |
 |

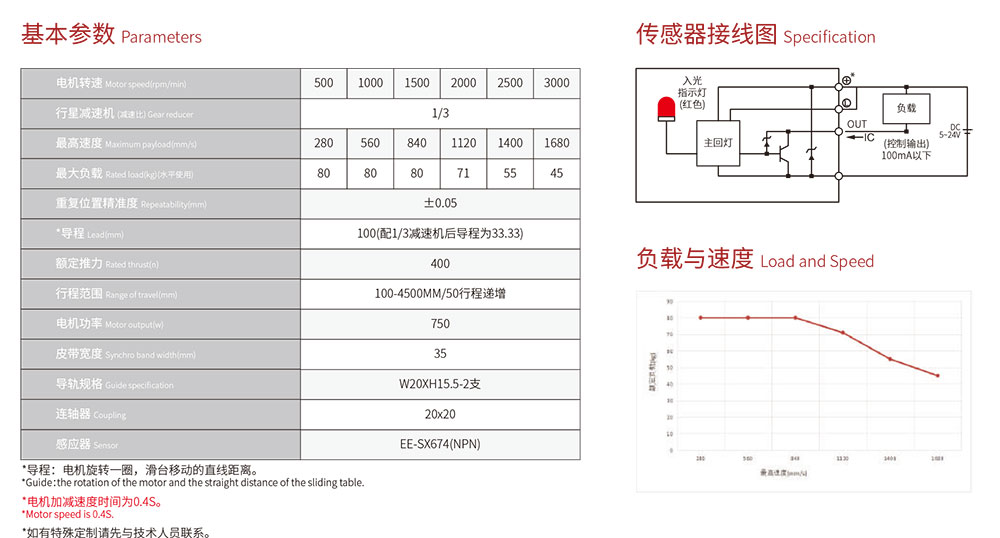

規格參數
| 型號性能 | ||||||
| 電機轉速 Motor speed(rpm/min) | 500 | 1000 | 1500 | 2000 | 2500 | 3000 |
| 行星減速機（減速比）Gear reducer | 1/3 | |||||
| 最高速度 Maximum payload(mm/s) | 280 | 560 | 840 | 1120 | 1400 | 1680 |
| 最大負載 Rated load(kg)(水平使用) | 80 | 80 | 80 | 71 | 55 | 45 |
| 重復位置精準度 Repeatability(mm) | ±0.05 | |||||
| *導程 Lead(mm) | 100（配1/3減速機后導程為33.33） | |||||
| 額定推力 Rated thrust(n) | 400 | |||||
| 行程范圍 Range of travel(mm) | 100-4500MM/50行程遞增 | |||||
| 電機功率 Motor output(w) | 750 | |||||
| 皮帶寬度 Synchro band width(mm) | 35 | |||||
| 導軌規格 Guide specifification | W20XH15.5-2支 | |||||
| 連軸器 Coupling | 20×20 | |||||
| 感應器 Sensor | EE-SX674(NPN) | |||||
資料下載
Z-Mod-HB17 核心參數
規格參數
| 型號性能 | ||||||
| 電機轉速 Motor speed(rpm/min) | 500 | 1000 | 1500 | 2000 | 2500 | 3000 |
| 行星減速機（減速比）Gear reducer | 1/3 | |||||
| 最高速度 Maximum payload(mm/s) | 280 | 560 | 840 | 1120 | 1400 | 1680 |
| 最大負載 Rated load(kg)(水平使用) | 80 | 80 | 80 | 71 | 55 | 45 |
| 重復位置精準度 Repeatability(mm) | ±0.05 | |||||
| *導程 Lead(mm) | 100（配1/3減速機后導程為33.33） | |||||
| 額定推力 Rated thrust(n) | 400 | |||||
| 行程范圍 Range of travel(mm) | 100-4500MM/50行程遞增 | |||||
| 電機功率 Motor output(w) | 750 | |||||
| 皮帶寬度 Synchro band width(mm) | 35 | |||||
| 導軌規格 Guide specifification | W20XH15.5-2支 | |||||
| 連軸器 Coupling | 20×20 | |||||
| 感應器 Sensor | EE-SX674(NPN) | |||||
